はじめに
この記事ではFreePBXを自宅のサーバで作成して、Twilio SIP trunk のサービスを利用してSIP電話を利用することを目的としています
この記事でわかることと前提条件
- Twilio のSIP電話を利用して、電話を無料で使えます（無料枠制限あり）
- docker とlinux の基礎知識は前提です
- 今回は自宅のubuntu にdocker でfreepbx を入れました。ご自宅のFWの設定が重要になってきます
FreePBX のインストール
下記のdocker compose fileを作成して立ち上げてください。ポート番号を意図的に変更してありますが、基本的にHTTPやHTTPSで自宅外からアクセスすることはお勧めしません。30xx と書いておきましたが、docker でさらすポートは各自決めてください
version: '3.3'
services:
freepbx-app:
image: tiredofit/freepbx
container_name: freepbx-app
ports:
- "30xx:80" # HTTP
- "30xx:443" # HTTPS
- "5060:5060/udp" # SIP
- "5160:5160/udp" # SIP
- "18000-18100:18000-18100/udp" # RTP
environment:
- RTP_START=18000
- RTP_FINISH=18100
- AUTHTYPE=database
- USERNAME=admin
- PASSWORD=admin
- TZ=Asia/Tokyo
volumes:
- ./certs:/certs
- ./data:/data
- ./logs:/var/log
- ./db:/var/lib/mysql
restart: always

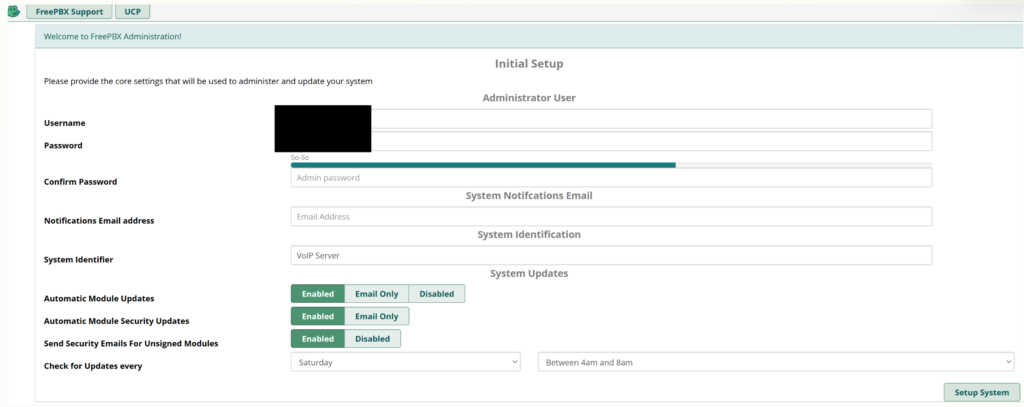

privileged: truedocker compose で立ち上げたら、http://freepbx のアドレス/admin/ でセットアップします

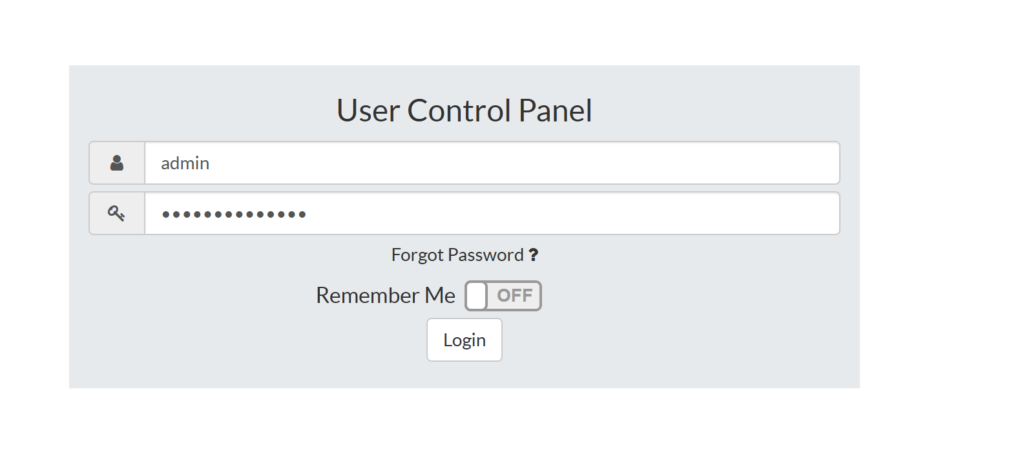

パスワードを入力したらログインできるようになるはずです
Twilio の無料トライアルの手順

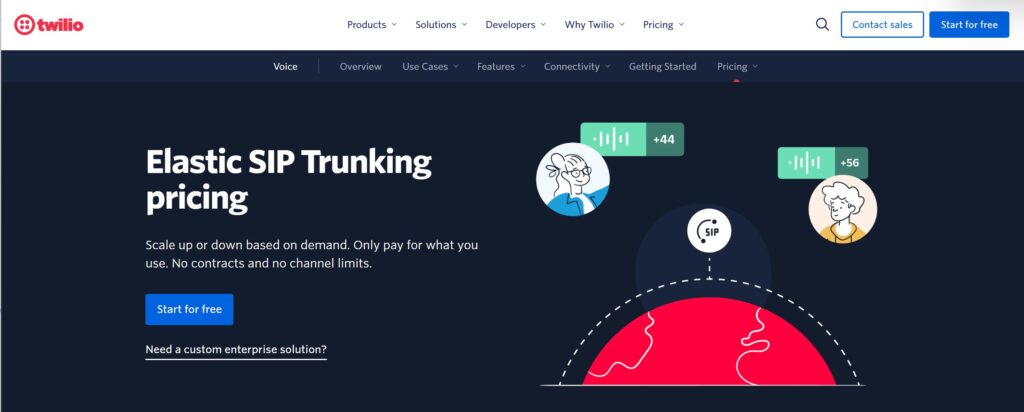

まずは無料トライアルでSIP Trunk をTwilio で設定します

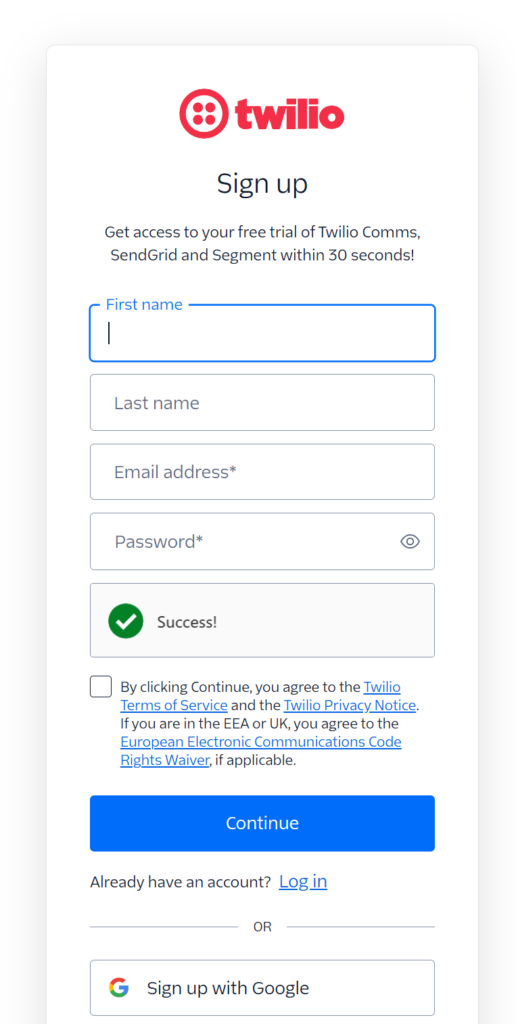

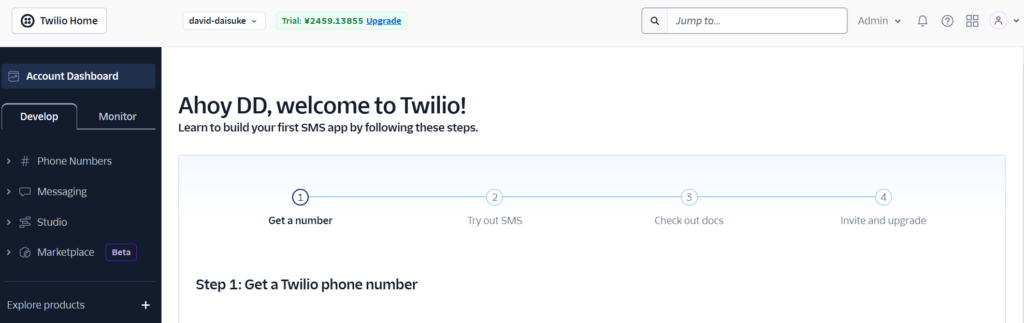

めんどくさいから Google でログインして無料トライアルします
すぐにログインできるはずです 2400円くらいのトライアルができるのがうれしいです

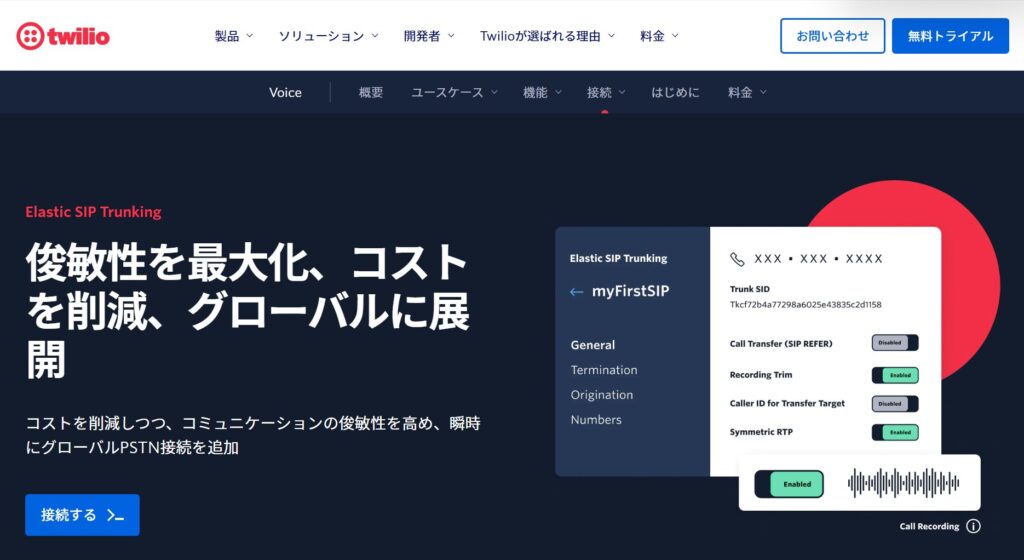

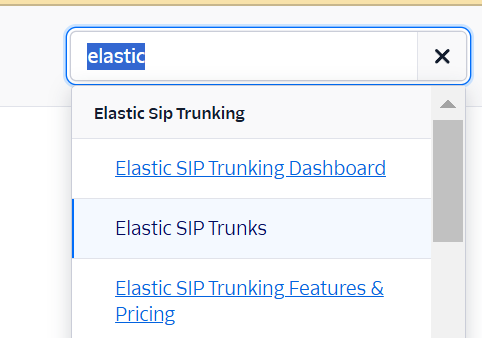

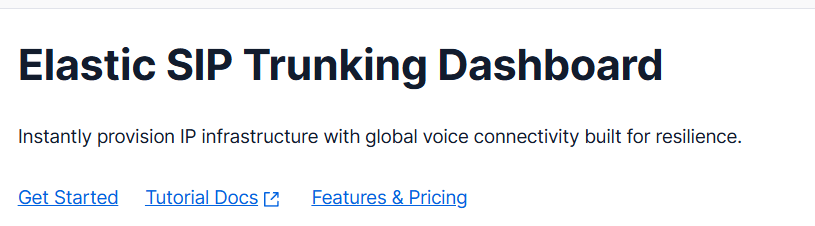

SIP Trunking を検索

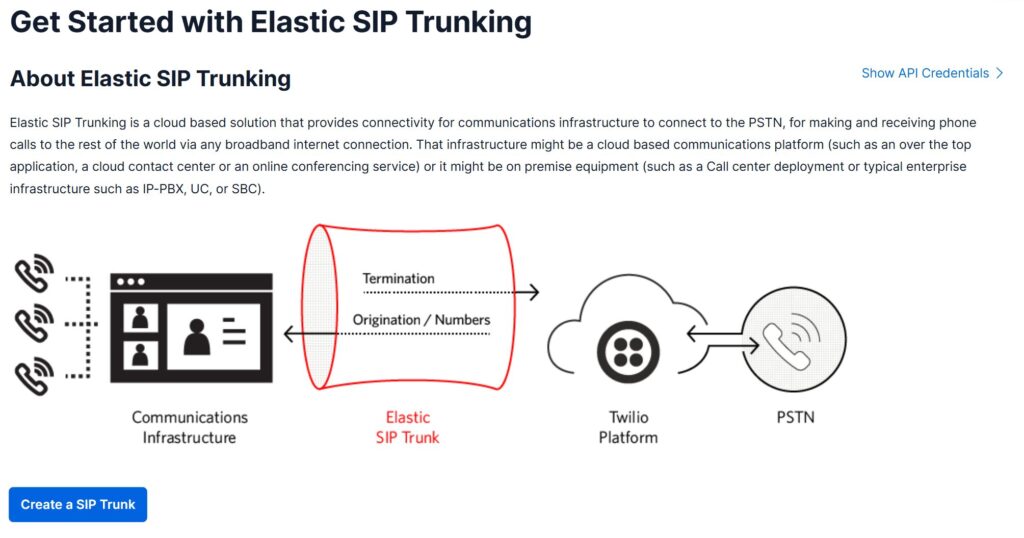

Get Started
Create SIP trunk をクリック

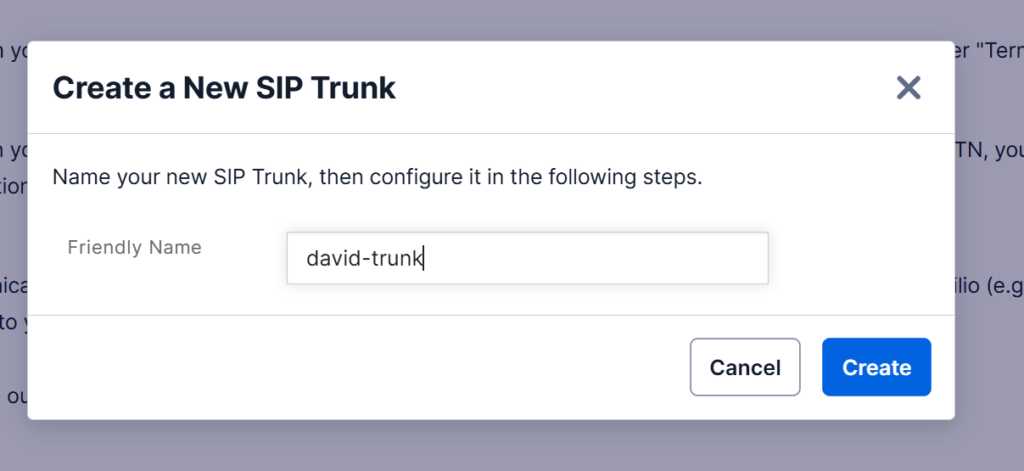

Trunkの名前を作成

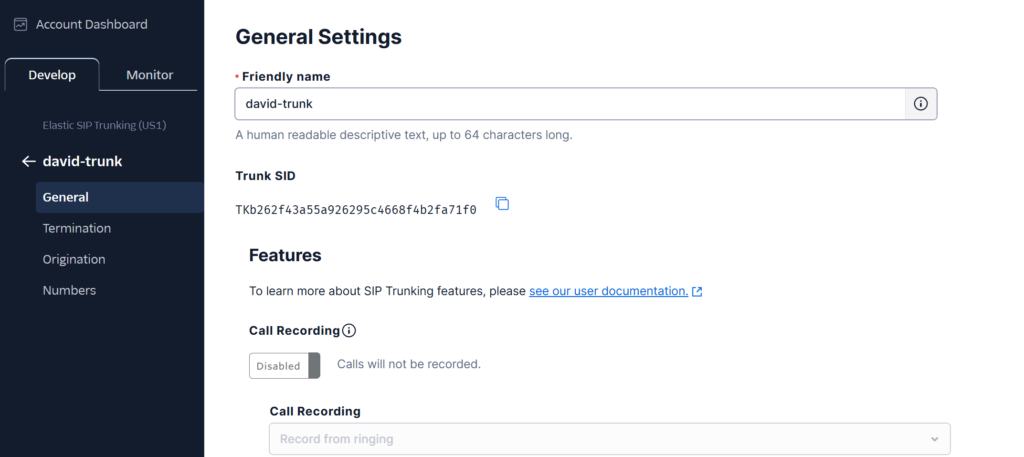

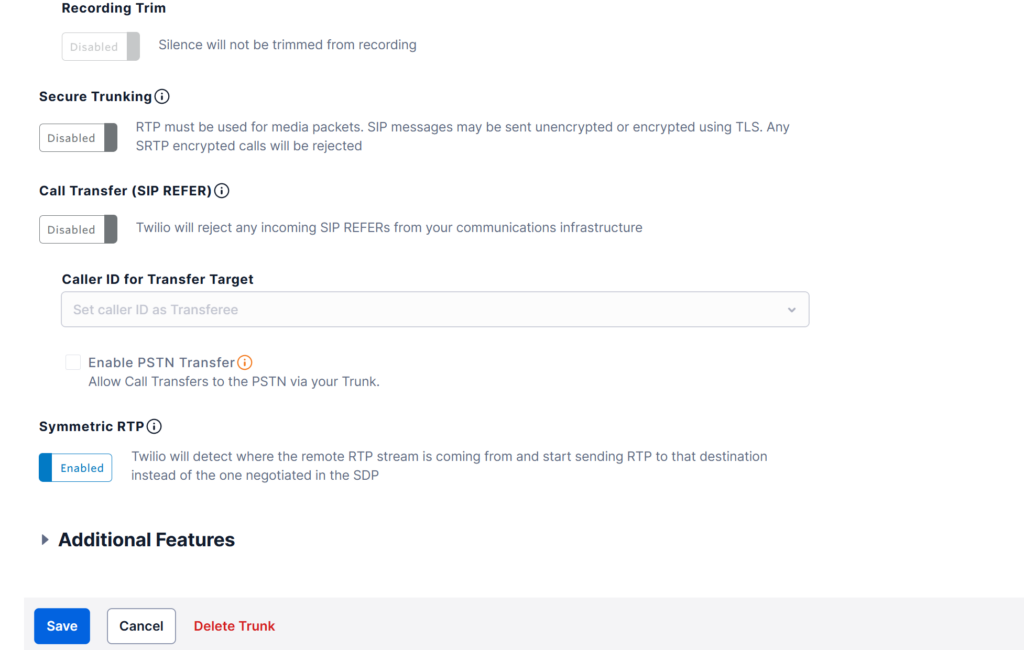

各種設定を行います
これでトランクを設定します
US電話番号の購入

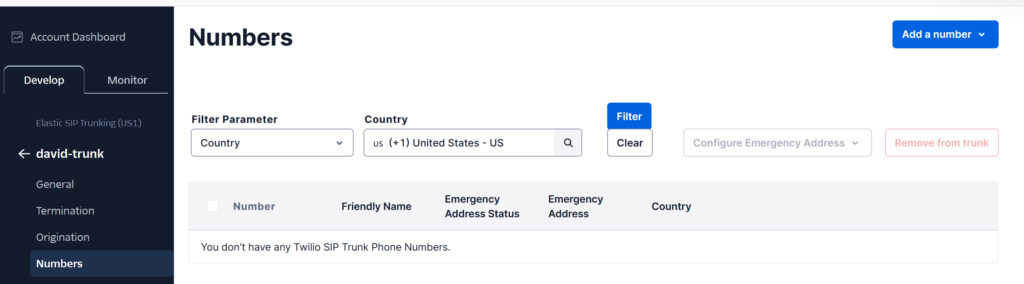

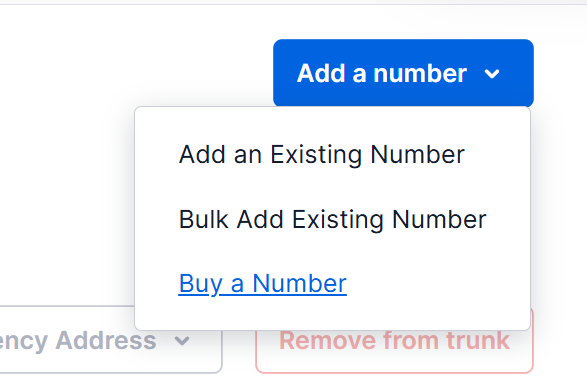

USで番号を取得します Add a number をクリック

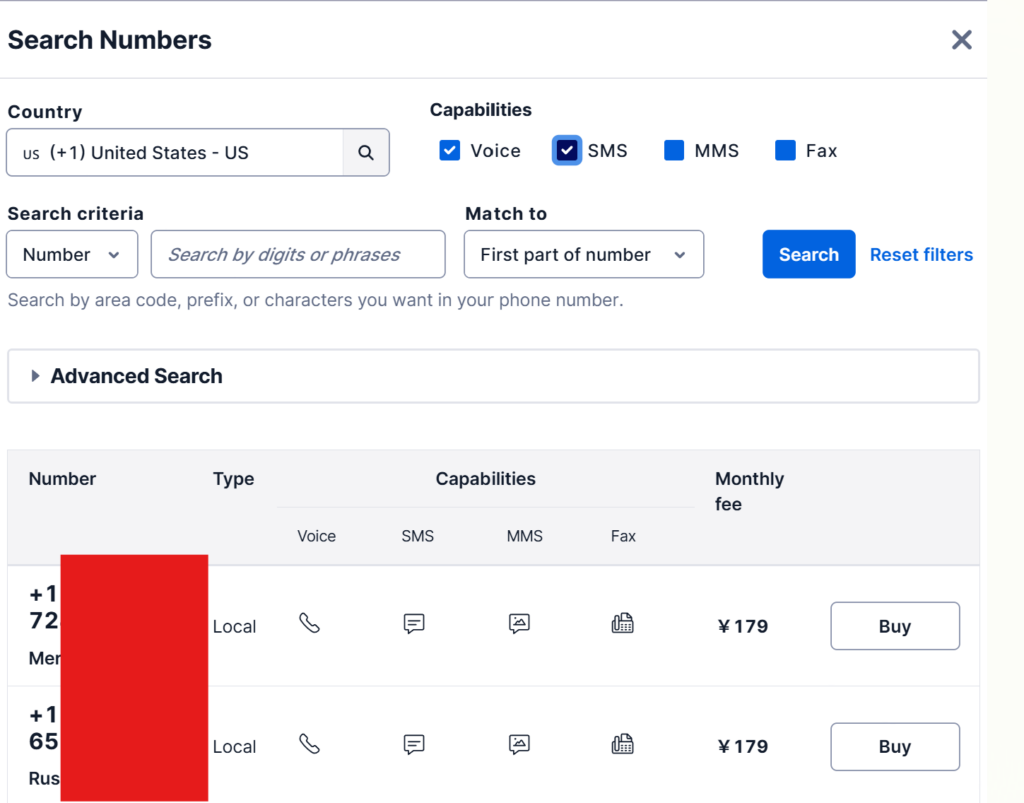

Buy a Number をクリック

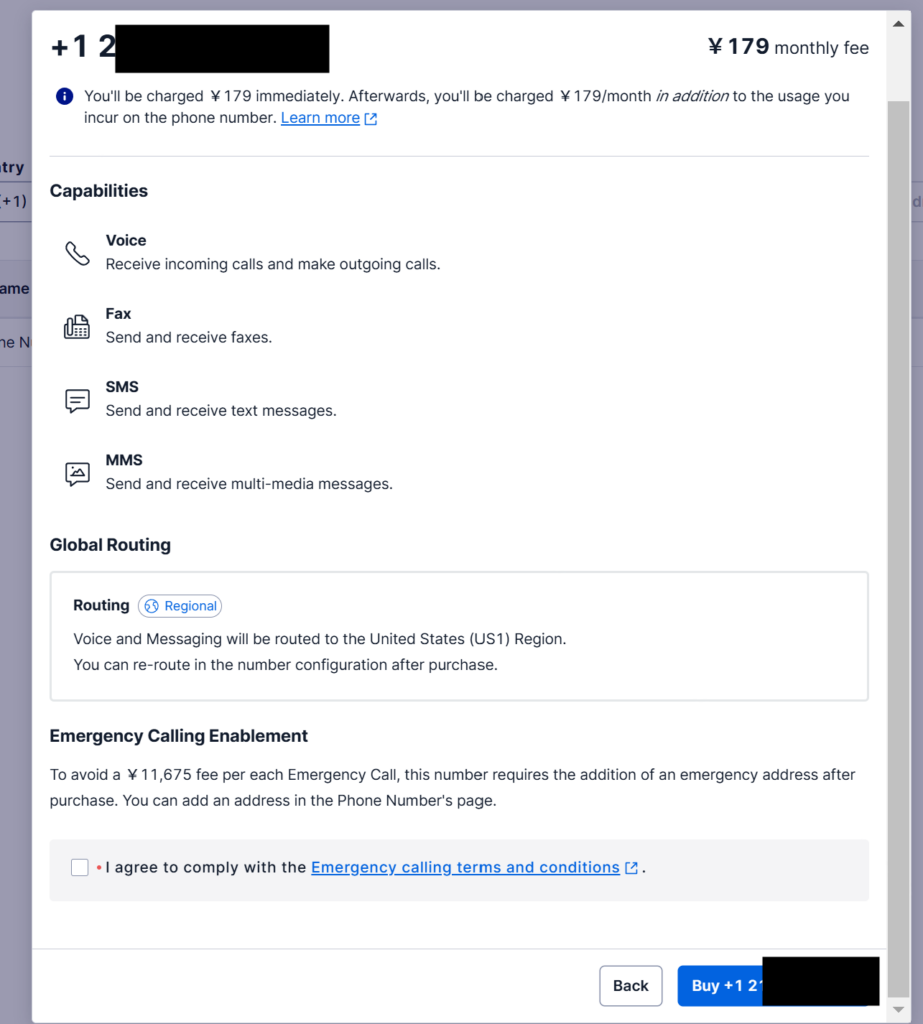

179円で月額買えるというのは素晴らしい、これもクレジットから差し引かれるので、クレジットを使いきるまで実質無料となります
適当な番号を購入します

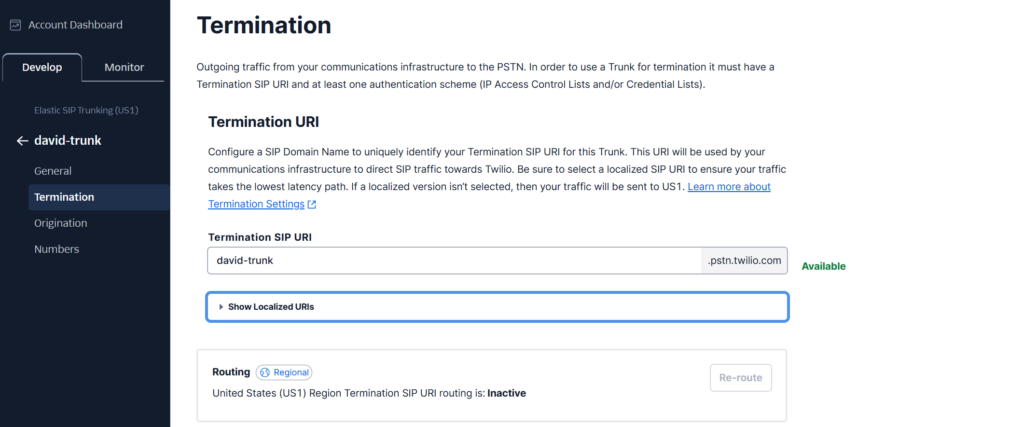

Termination でSIPトランクの終端名を作成します
上記の Termination SIP URI は Freepbx の設定で利用しますので、メモっておいてください

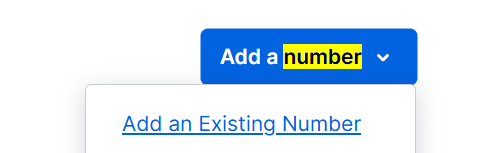

購入したら、Add an Existing Number でAddします

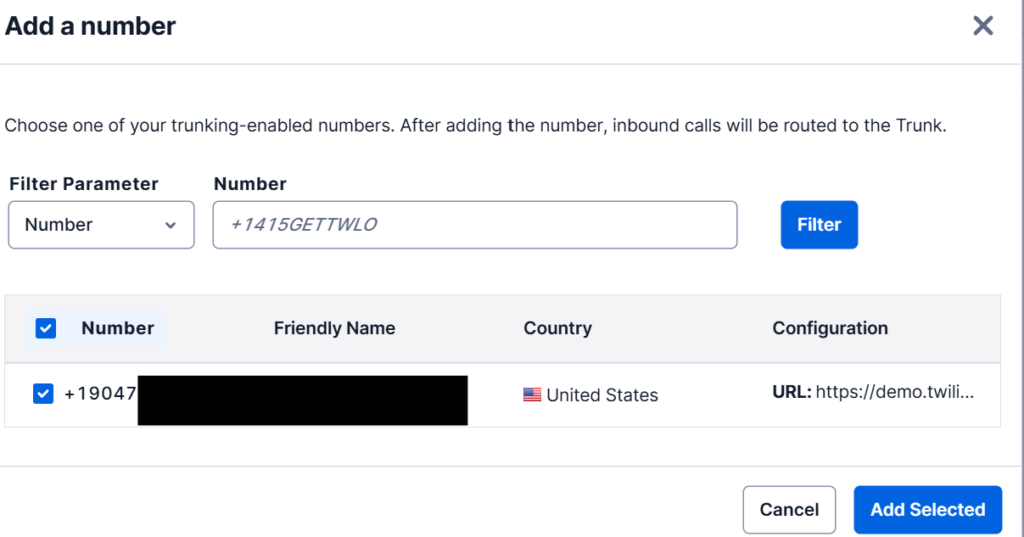

Add selected で追加

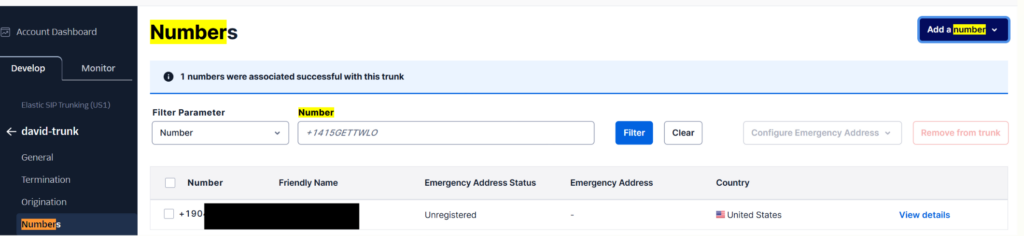

これで番号が追加されました

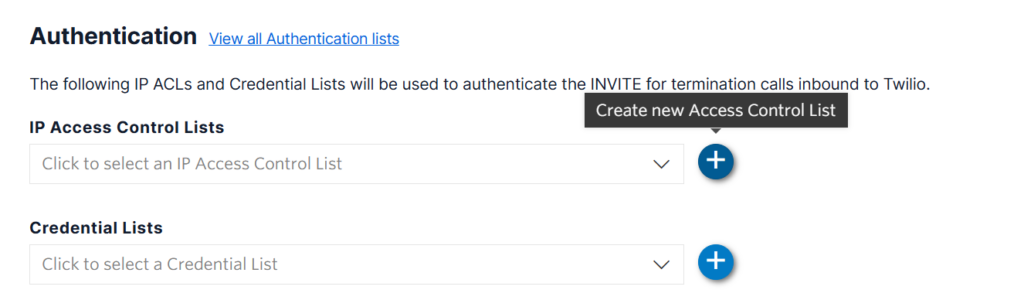

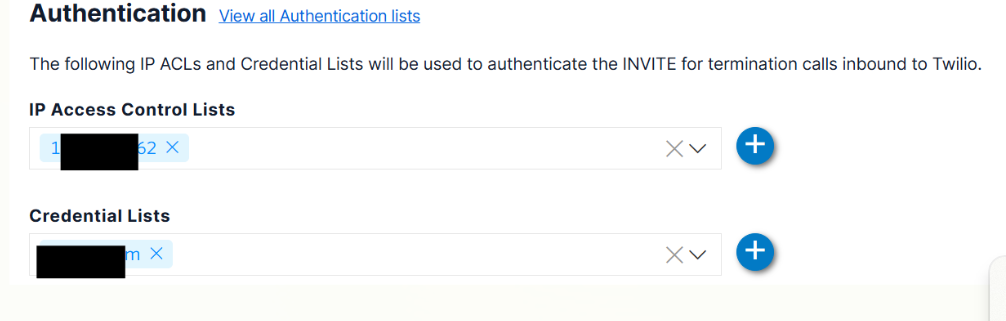

PBXのアクセスリストとCredential list は必須です

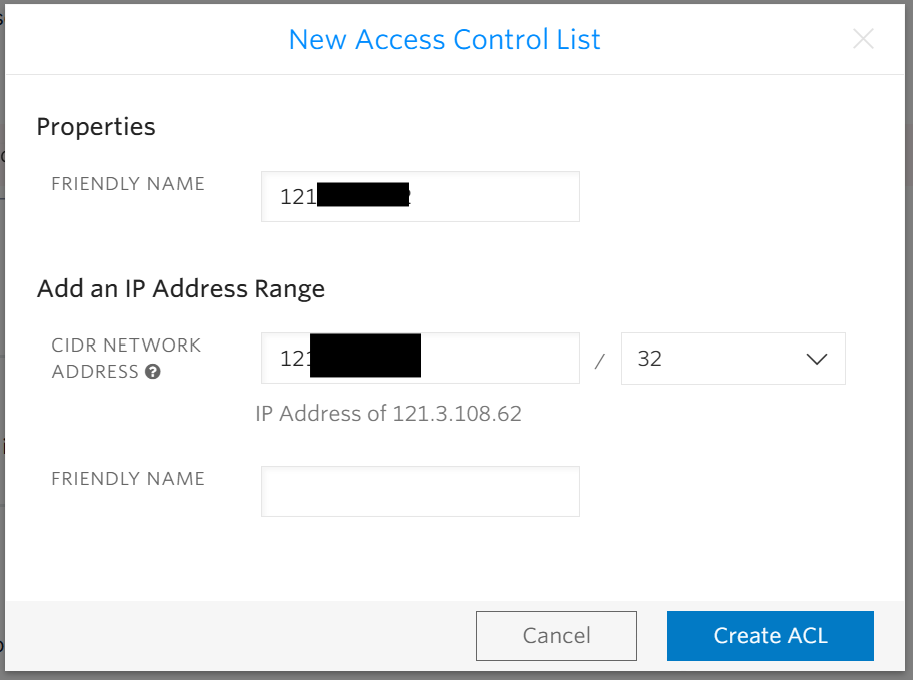

PBXのIPを登録します。私の場合はfreePBX をインストールしているIPからしか接続しないので/32でアドレスを切ります。設定完了したら Create ACL を押して保存

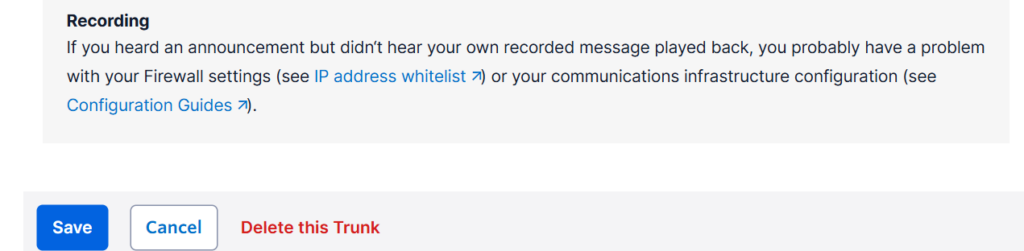

保存します
Credentialの設定
creential list も登録します。後ほどfreepbx で利用します

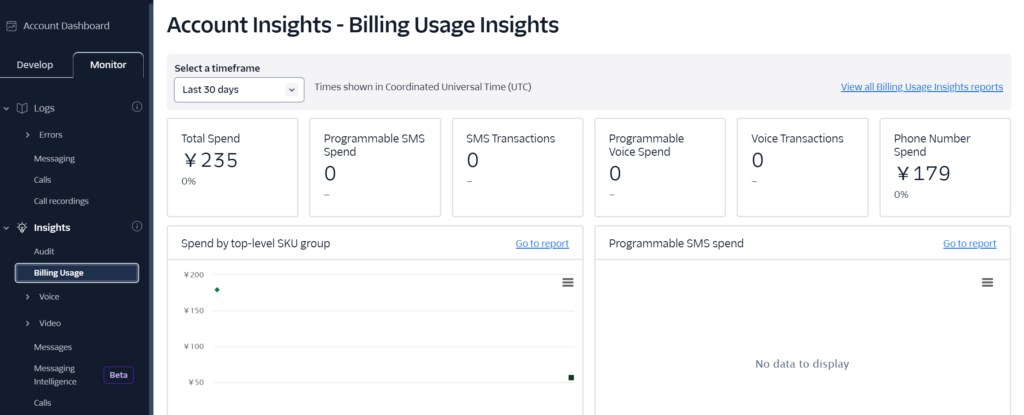

設定が終わると早速クレジットから差し引かれています
トランクの設定

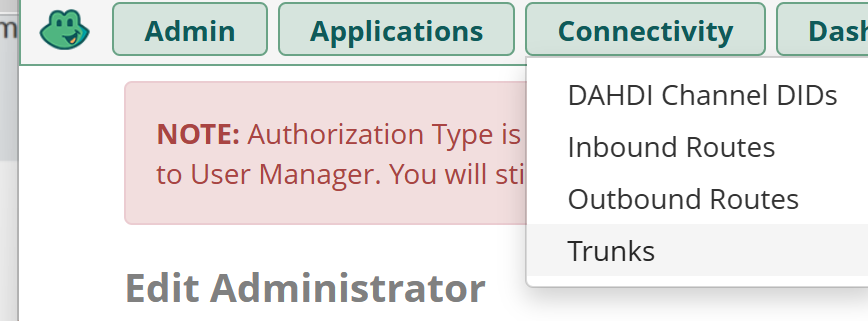

先ほどのFreePBX でトランクを設定します

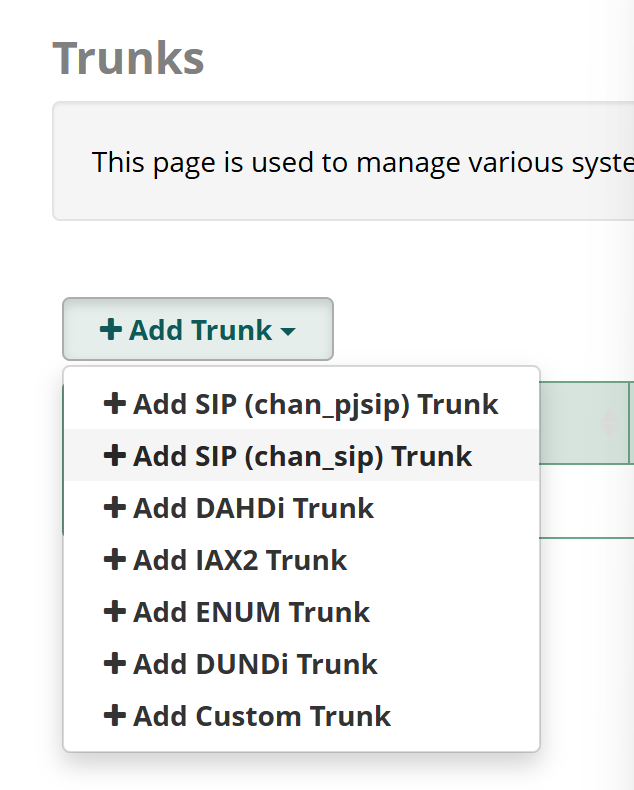

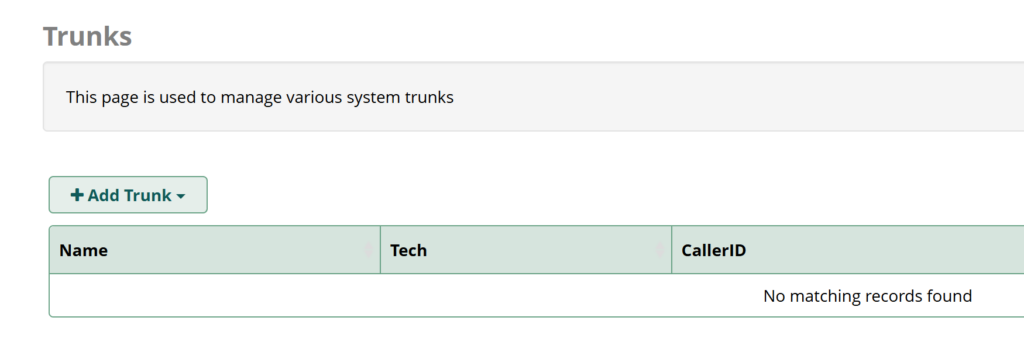

Add Trunk をクリック
+ Add SIP(chan_SIP) trunk をクリック

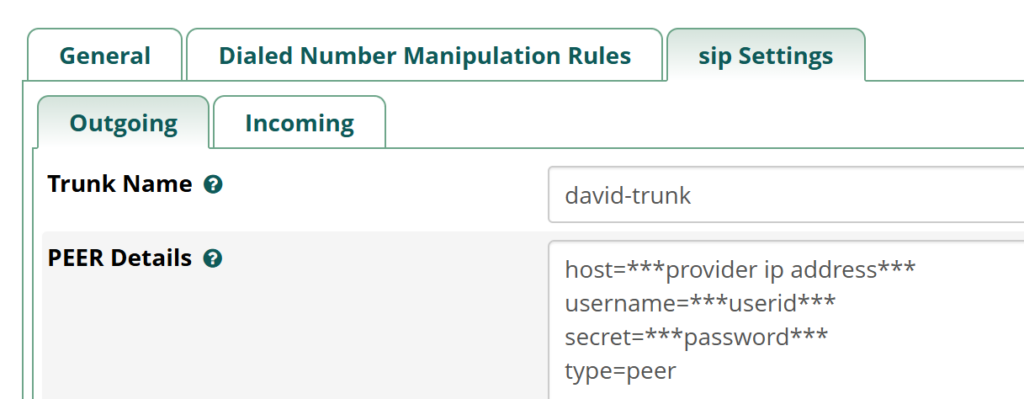

Edit Tunk で先ほどのCredential を入れます
host= 先ほどのURI
username=先ほどのcredential list の設定のユーザネーム
secret= 先ほどのcredential list の設定のパスワード
type=peer (そのまま）
Outbound route の設定

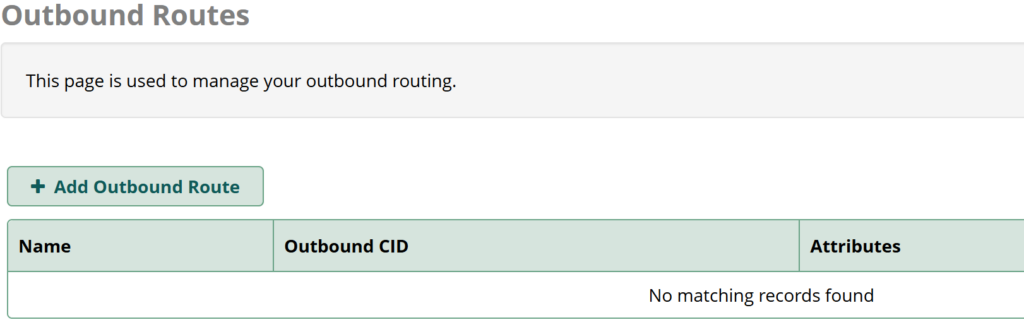

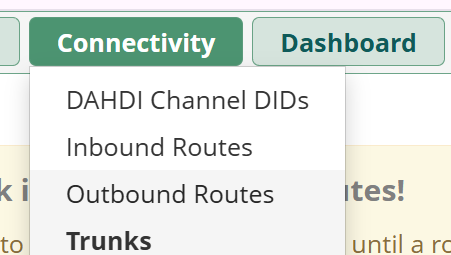

Connectivity からOutbound Routes をクリック
Add outbound route をクリック

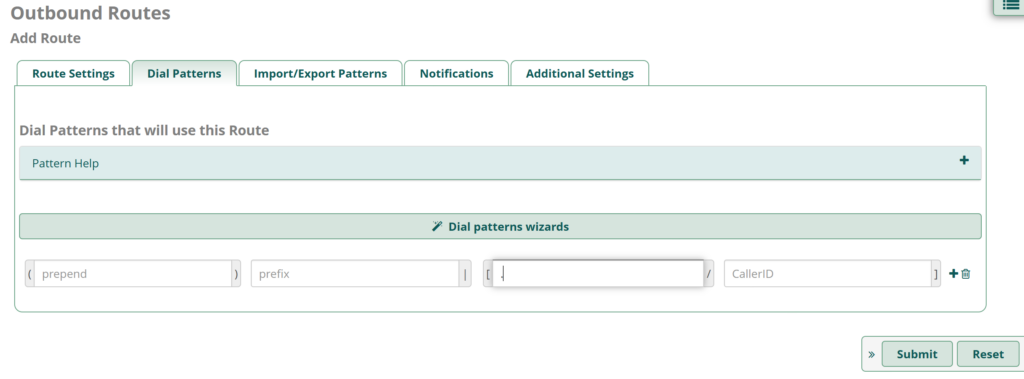

pattern は ピリオドを入れるだけで問題ないです。 「すべて適用」という意味です
Extention の設定

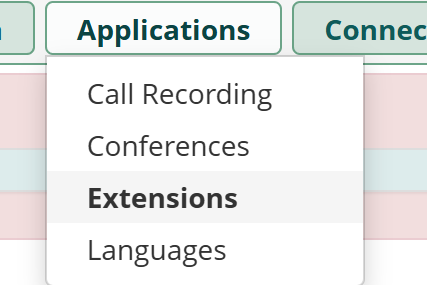

Applications >>> Extentions

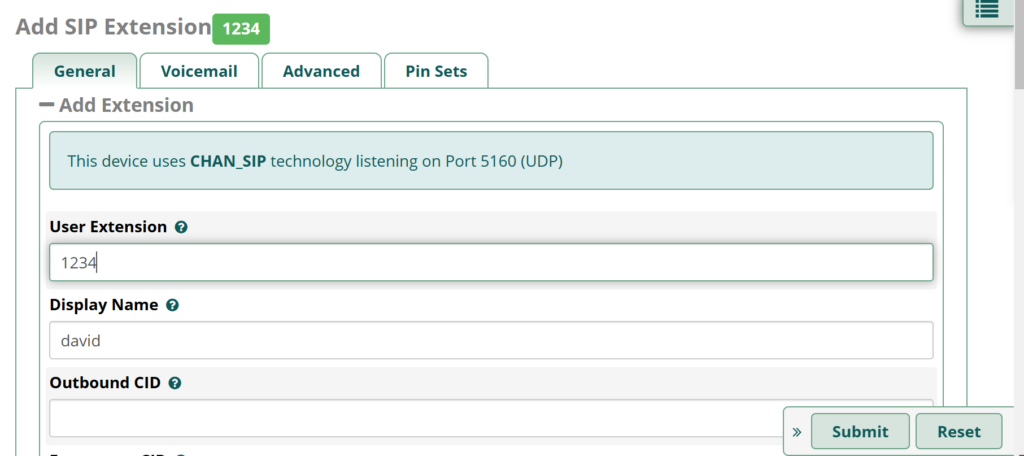

Add New SIP(legacy) [chan_sip] Extension をクリック
User extention はSIP のユーザ名ですので、これがいわゆるSIP電話から見たユーザ名となります。

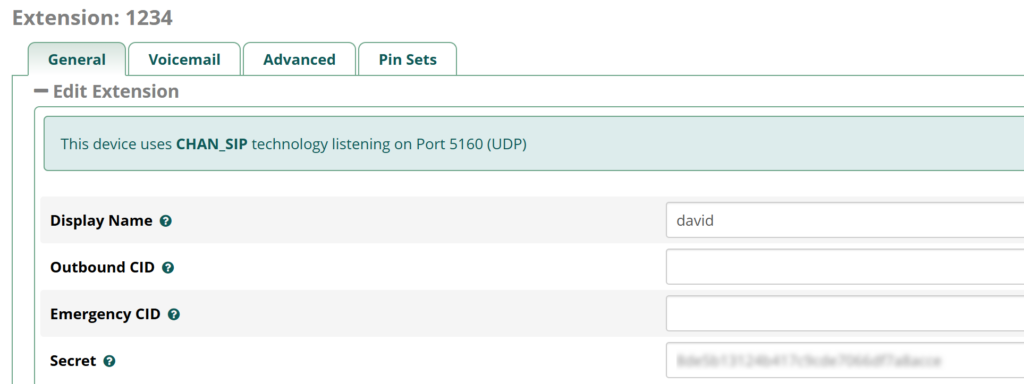

Port 5160 UDP とあるので、このポート番号をIPと紐づけて利用します

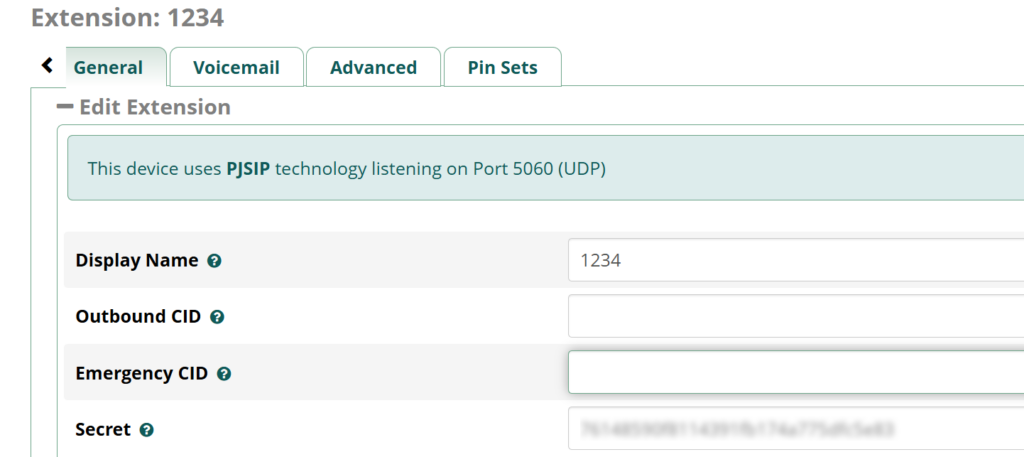

Extention の設定が終わったら、secret が発行されます（これは後ほどSIP電話の設定で使います）
freePBXトラブルシューティング
以下の手順で FreePBX Framework モジュールを再ダウンロードして、署名を修正できます。
1. FreePBXコンテナに入る
docker exec -it freepbx bash
コンテナIDの場合は docker ps で調べてください2. FreePBXモジュールを手動で更新
fwconsole ma downloadinstall framework --force
fwconsole reload
このコマンドは FreePBX Framework モジュールを再ダウンロードして再インストールします。
3. すべてのモジュールを更新（推奨）
もし他のモジュールも影響を受けている場合は、すべてのモジュールを最新化することを推奨します。
fwconsole ma upgradeall
fwconsole reload
4. モジュール署名を強制的に修正
もし上記の方法でも問題が解決しない場合は、以下のコマンドを試してください。
fwconsole chown
fwconsole reload
5. FreePBXを再起動
fwconsole restart
または、Dockerコンテナを再起動：
docker restartZoiper 5の設定

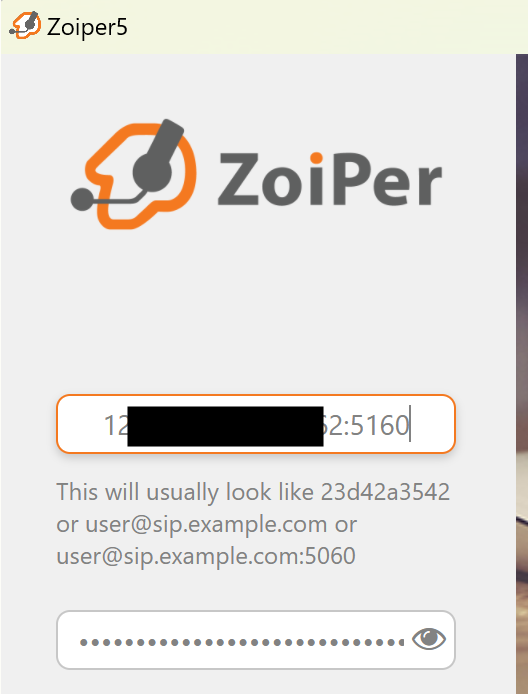

Zoiper5 をダウンロードします 初期設定では 先ほどのextention と freepbxをインストールしてあるパブリックアドレスと先ほどのポートの組み合わせです
secret にはfreepbx で設定した、Extention のcredential を入力します

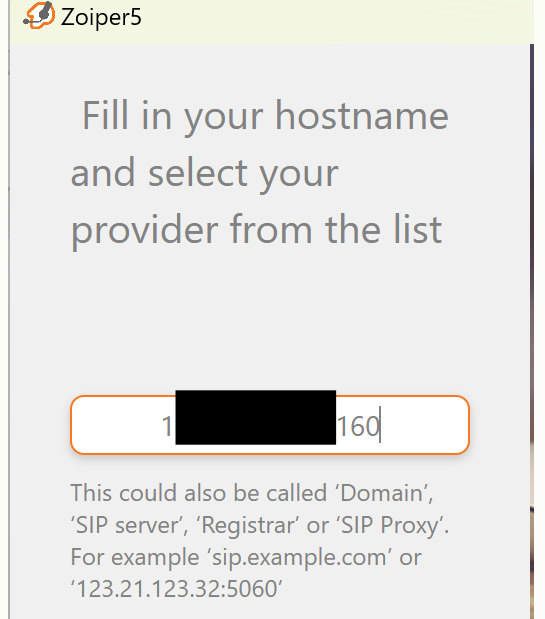

ホストネーム＝freepbx サーバのアドレス コロンに続いて ポート番号です

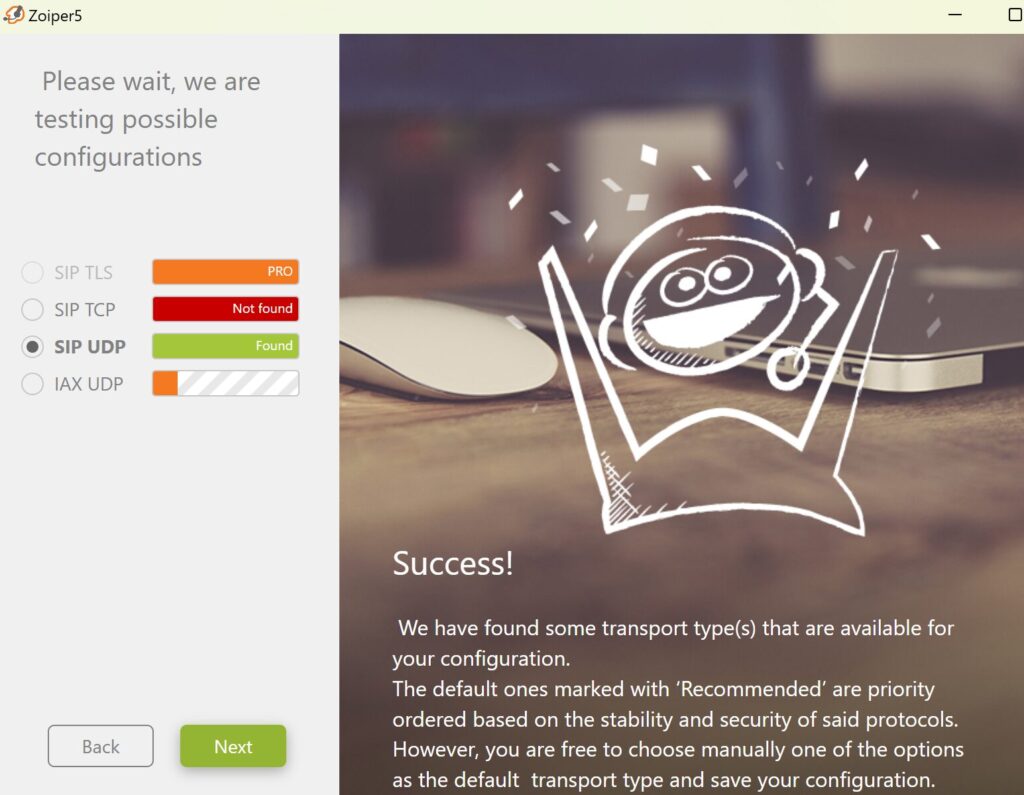

問題なければSIP UDPで設定を確認できます

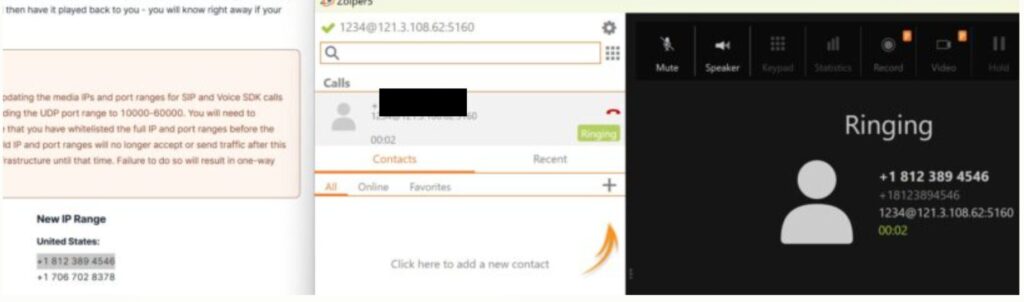

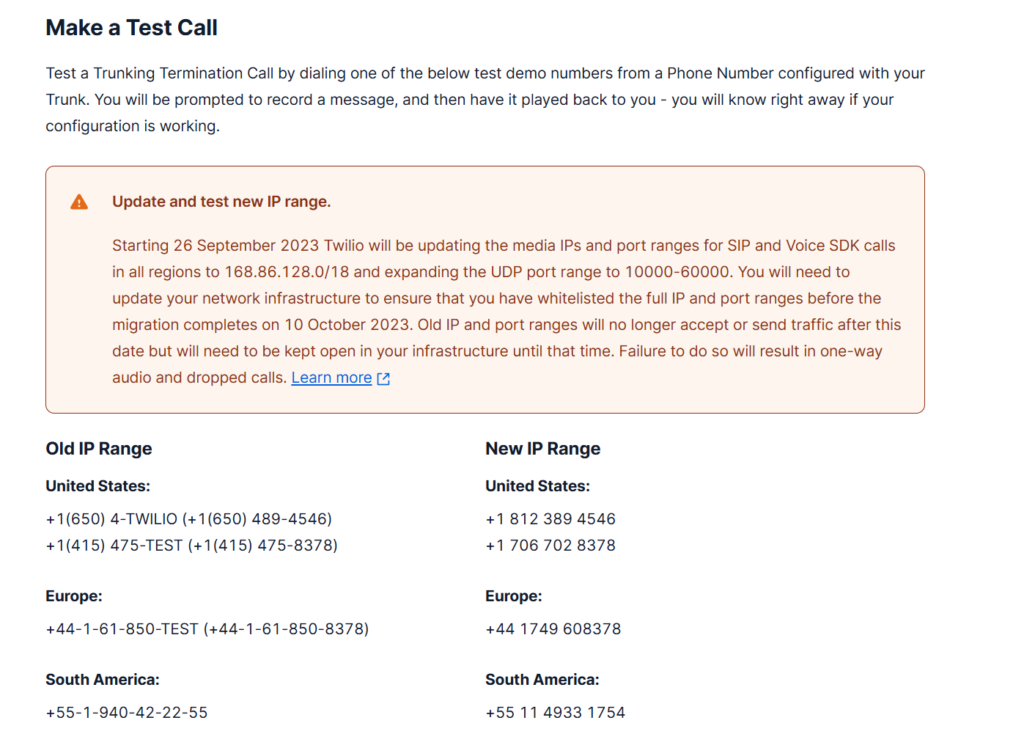

これで一通り完了です。さっそく電話してみましょう。Twillio でテストコール用の番号が用意されているのでそこに架電しました

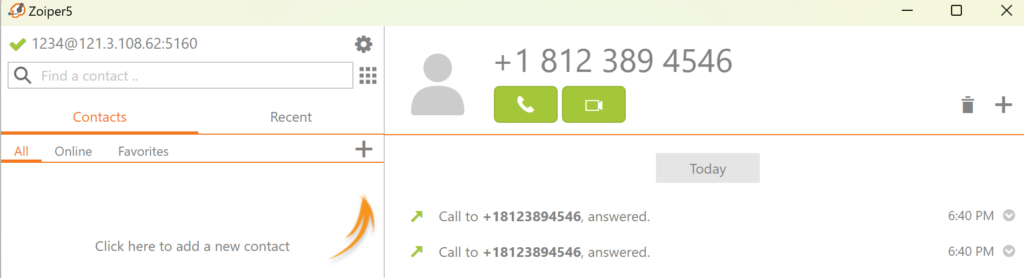

こんな感じになれば成功
上記のようになれば日本にも電話を掛けられるはずです。電話料金には注意しましょう
