オンプレのGrafana で DyanmoDBの内容を可視化する

はじめに

前回はLineの投稿内容をDYNAMODBに入れてみましたが、今回はそれをストリームにして、可視化しようと思います。

DynamoDB Strema　とは

DynamoDB Streamsは、DynamoDBテーブル内でのデータの変更（追加、更新、削除）をリアルタイムで検出し、その変更内容をストリームとして提供する機能です。これにより、他のサービスがDynamoDBの変更をトリガーとして処理を開始することができます。

例：

• LINEからの新しい投稿がDynamoDBに追加されると、その変更がDynamoDB Streamsに記録されます。

Kinesis Data Firehose：データの輸送と変換

Kinesis Data Firehoseは、リアルタイムでデータを収集し、指定した保存先（例：Amazon S3）に自動的に配信するサービスです。また、データを保存する前に変換処理（例：JSONからCSVへの変換）を行うことも可能です。

Amazon Athena：保存されたデータの分析

Amazon Athenaは、Amazon S3に保存されたデータに対して、SQLを使用して直接クエリを実行できるサービスです。これにより、データを移動させることなく、迅速に分析を行うことができます。

例：

• S3に保存されたLINEの投稿データをAthenaでクエリし、特定のキーワードを含む投稿の数を集計するなどの分析が可能です。

🔗 サービス連携の全体像

データの配信：Kinesis Data FirehoseがDynamoDB Streamsからのデータを受け取り、必要に応じて変換し、Amazon S3に保存します。

データの追加：ユーザーがLINEに投稿すると、そのデータがDynamoDBに保存されます。

変更の検出：DynamoDB Streamsが新しいデータの追加を検出します。

• DynamoDB Streamsからのデータ変更通知を受け取り、そのデータを整形してAmazon S3に保存します。

DynamoDBでストリームをONにする

DynamoDBの「エクスポートおよびストリーム」のタブをクリック

「オン」にするボタンをおします

新旧イメージを選択してオンにします

Kinesis Data Stream

Firehoseストリームを作成。ソースはDirect PUT 送信先はS3　、ストリーム名は適当につけてください

これらはチェック不要

データストリームを作成します

S3は今回は新規作成、汎用で十分

ここは有効にしなくて問題ない

この設定で作成

チェックしたら上記の既存IAMロールにはFirehouseがアタッチされていなかったのでアタッチします

正常に作成できるはずです

Lambda関数の作成

Lambdaで関数を作成します。もらったデータをS3に渡すためのコードとなります

適当な関数名をつけて、ランタイムを指定します

環境変数に　先ほど作成したFirehose ストリーム名を入れる

コードを書きます　

import boto3           # AWSの各種サービスを使うためのライブラリ
import base64          # Base64形式のデータを扱うため（今回は使っていないが、他の用途で使う可能性あり）
import json            # JSON形式のデータを扱うためのライブラリ
import os              # 環境変数（Lambdaの設定など）を使うためのライブラリ

# Kinesis Data Firehoseのクライアントを作成
firehose = boto3.client('firehose')

# 環境変数からFirehoseの配信ストリーム名を取得（Lambdaの設定画面で指定しておく必要があります）
DELIVERY_STREAM_NAME = os.environ['FIREHOSE_STREAM']

def lambda_handler(event, context):
    # DynamoDB Streams から受け取ったレコードを1つずつ処理する
    for record in event['Records']:
        # 必要な情報だけを抽出して、辞書型の payload を作成
        payload = {
            'eventID': record['eventID'],            # 変更イベントの一意なID
            'eventName': record['eventName'],        # 追加(INSERT), 更新(MODIFY), 削除(REMOVE)などのイベント種別
            'dynamodb': record['dynamodb'],          # 実際に変更されたDynamoDBのデータ（新旧両方含む）
            'eventSource': record['eventSource']     # イベントの発生元（通常は "aws:dynamodb"）
        }

        # 作成したpayloadをJSON形式の文字列に変換してFirehoseに送信
        firehose.put_record(
            DeliveryStreamName=DELIVERY_STREAM_NAME,   # 送信先のFirehose配信ストリーム名
            Record={
                'Data': json.dumps(payload) + "\n"      # 改行を入れて複数レコードを区切れるようにする
            }
        )

    # 最後に、ステータスコード200（成功）を返す
    return {'statusCode': 200}

次にトリガーを設定します

トリガーの追加をクリック、DynamoDBを選択します。DBテーブルは作成済みのものを選択

DynamoDB Updte を使ってテストしてみます

テストは成功するはずです

成功したらS3にJSONデータが入ってくるはずです

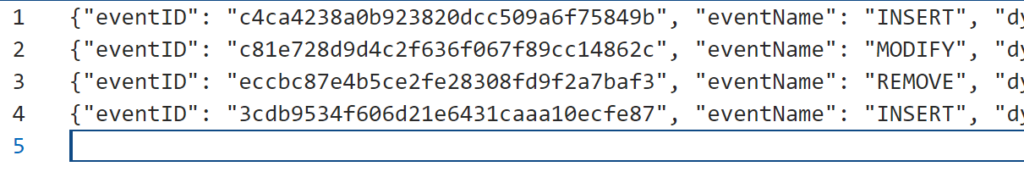

テストに成功していれば下記のようなデータが入ってくるはずです

Athena でクエリ作成

次にAthanaでクエリを作成します

クエリ結果の場所としてS3をさします

S3を選択

下記のクエリを実行します

CREATE EXTERNAL TABLE IF NOT EXISTS default.line_bot2_events (
  eventid string,
  eventname string,
  eventsource string,
  dynamodb struct<
    Keys: map<string, struct<S:string>>,
    NewImage: map<string, struct<S:string>>,
    StreamViewType: string,
    SequenceNumber: string,
    SizeBytes: int
  >
)
ROW FORMAT SERDE 'org.openx.data.jsonserde.JsonSerDe'
WITH SERDEPROPERTIES (
  'ignore.malformed.json' = 'true'
)
LOCATION 's3://linetofirehose/'
TBLPROPERTIES ('has_encrypted_data'='false');

上記を実行後にすべてクエリしてみて、成功すればAthana に関しては成功です

オンプレでGrafanaを動かす

次にDocker でgrafanaを動かします。docker-compose では下記のようなyamlを作成

version: "3.8"

services:
  grafana:
    image: grafana/grafana:latest
    restart: always
    volumes:
      - grafana-data:/var/lib/grafana
    ports:
      - "3015:3000"
    environment:
      - GF_SECURITY_ADMIN_PASSWORD=admin
      - AWS_ACCESS_KEY_ID=${AWS_ACCESS_KEY_ID}
      - AWS_SECRET_ACCESS_KEY=${AWS_SECRET_ACCESS_KEY}
      - AWS_REGION=us-east-1
    networks:
      - default

volumes:
  grafana-data:

下記のように同一ディレクトリに、.env を入れておいてください。AWSのキーの生成方法については割愛します。下記のように.envを作ります

AWS_ACCESS_KEY_ID=AKIAYS2NWVGTHGBPOQEQ
AWS_SECRET_ACCESS_KEY=UMzt7Rg6V8M/V69PFp5UWDIDIsdfsdfsoINoaBAkE

docker compose up -d で起動します

Grafana Athenaプラグインで可視化

Administration >>> Plugins and Data からAthenaプラグインを導入します

インストールボタンを押してインストールします

Add new data source でデータソースを追加

AWSユーザのAccess key とsecret を入力します

テストはpassするはずです

試しに下記のようなSQLを発行すると

WITH words AS (
  SELECT
    word
  FROM line_bot2_events
  CROSS JOIN UNNEST(
    regexp_split(LOWER(dynamodb.newimage['message'].s), '\\s+')
  ) AS t(word)
  WHERE dynamodb.newimage['message'].s IS NOT NULL
)
SELECT
  word,
  COUNT(*) AS count
FROM words
WHERE word <> ''
GROUP BY word
ORDER BY count DESC
LIMIT 50;

Run query で下記のようなクエリができます

結構めんどくさい、もっと簡単なやり方はないだろうか？とは思いましたが、AWS Insight はちょっと個人で使うにはお値段が高いので、Grafana で試してみました
